Jordvärme är ett tyst, driftsäkert och energieffektivt sätt att värma villan. För att få ut full effekt krävs noggrant planerade markarbeten, rätt dimensionerad slanglängd och korrekt förläggningsdjup. Den här guiden går igenom varje moment så att du kan göra trygga val tillsammans med din entreprenör.
Planering och markarbete: börja på rätt sätt
En bra start är att kartlägga tomtens förutsättningar. Notera jordart, fuktnivåer och tillgängliga ytor där slingan kan ligga utan att senare störas av byggnationer, altaner eller planteringar. Lera håller fukt och lagrar ofta mer värme än sand, medan morän kan vara blandad. Ett fälttest med spade eller en enkel provgrop ger indikationer på markens uppbyggnad. Dokumentera hinder som stenar, stubbar, befintliga ledningar och dagvattenbrunnar. Boka ledningsanvisning via Ledningskollen för att undvika skador på el, fiber och VA. Kontrollera även detaljplan och eventuella lokala riktlinjer från kommunen för markarbeten och höjdsättning.
Ett väl utfört markarbete med rätt bäddning, avstånd och djup är grunden för stabila köldbärartemperaturer och en långlivad anläggning.
Slanglängd och dimensionering: så hittar du rätt
Rätt slanglängd beror främst på husets effektbehov, markens värmeledningsförmåga och tillgänglig yta. För kort slinga ger lägre köldbärartemperaturer och sämre verkningsgrad hos värmepumpen. För lång slinga ökar tryckfallet och kan kräva större cirkulationsinsats. Balansen nås genom en dimensioneringsberäkning där energibehov över året jämförs med markens möjlighet att återladda värme via sol och nederbörd. Förlägg parallella slingor med jämna mellanrum, vanligtvis cirka 1 till 1,5 meter, för att minimera köldskugga mellan rören. Undvik skarpa böjar och håll minsta böjradie som anges av tillverkaren. Planera återfyllnaden så att slangarna ligger stabilt utan punktlaster.
Fyllning och bädd är viktiga för livslängden. En dränerande och stenfri bädd, exempelvis siktad sand, runt slangen minskar risken för nötning. Använd markduk under och ovan bädden vid behov för att separera material och begränsa sättningar. Tryckprovning av slingan innan slutlig återfyllning minskar risken för dolda läckage. Be entreprenören redovisa beräknat flöde, glykolhalt och förväntat temperaturspann på köldbäraren vid olika utetemperaturer. En tydlig relationsritning med slangdragning, djup och avstånd underlättar framtida service.
Smart förläggning handlar även om skyddsavstånd. Håll avstånd till husgrund, vatten- och avloppsledningar samt el och fiber enligt respektive nätägares rekommendationer. Lämna marginal till större träd så att rötter inte skadar slangen över tid. Undvik att passera under planerade uppfarter utan extra omsorg. Om slingan ändå behöver ligga under körbara ytor kan isolerskivor och noggrann komprimering förebygga tjällyft. Markens naturliga lutning påverkar dränering och återfyllnad, så se till att fall och packning blir jämn för att undvika svackor.
Kom ihåg
Märk ut slangens start och vändzoner med markpinnar innan återfyllning och ta foton under hela läggningen. Dokumentationen sparar tid och pengar vid framtida grävarbeten på tomten.
Rätt djup och återställning av tomten

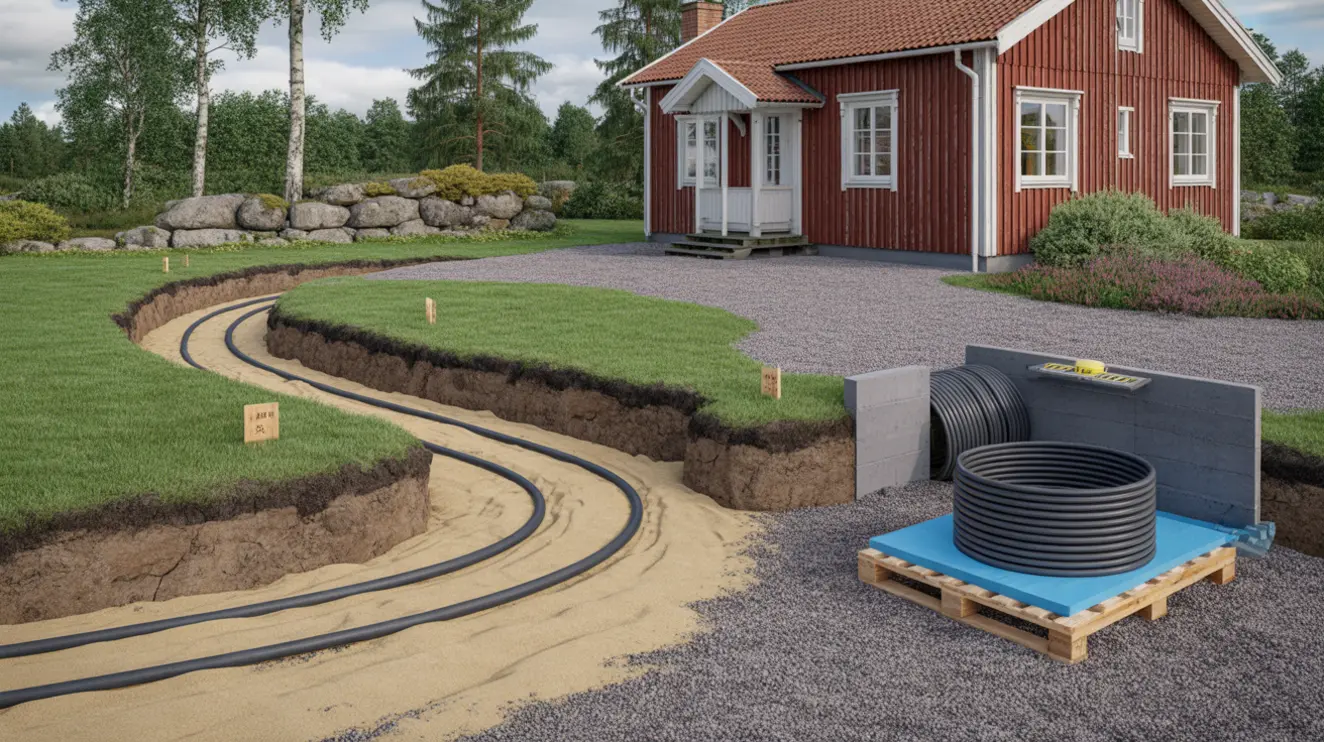

Förläggningsdjupet påverkar både temperaturstabilitet och risken för tjälpåverkan. I stora delar av Sverige fungerar ett djup runt 0,9 till 1,2 meter bra för jordvärmeslang, men lokala förhållanden kan kräva djupare läggning. Fukthållande jordar lagrar mer värme, medan torra sandjordar kan vara känsligare för temperatursvängningar. Vid utsatta lägen, exempelvis under uppfarter eller på vindutsatta ytor, kan ett något större djup eller kompletterande isolering ge extra säkerhet. Lägg slangen jämnt och undvik korsningar som skapar punktkylning. Håll lutning och höjder konsekventa så att vätskan kan cirkulera utan luftfickor.
Återställning av tomten är mer än att fylla igen. Först läggs en stenfri bädd runt slangen. Därefter återfylls schaktet stegvis med lämpligt material och packas kontrollerat för att minska framtida sättningar. Återställ ytskikt med matjord, gräs eller grus beroende på ursprunglig yta. Planera för avrinningsvägar så att dagvatten inte samlas längs slangdragningen. Dokumentera slutligt djup, avstånd och slingornas längd i en relationsritning. Den blir ovärderlig vid service, framtida utbyggnad eller trädgårdsprojekt. Slutligen kan en genomgång med entreprenören säkra att driftvärden stämmer med det som dimensionerats, till exempel brinetemperaturer och flöde efter idriftagning.
Frågor att ställa till entreprenören
Be om en skriftlig dimensioneringsberäkning för slanglängd och förväntade köldbärartemperaturer under året. Fråga hur markens jordart och fuktnivåer har vägts in i beräkningen. Säkerställ att avstånd mellan slingor, till husgrund och till ledningar följer gällande rekommendationer från leverantörer och nätägare. Efterfråga plan för tryckprovning, glykolblandning, luftning och igångkörning av systemet. Be om en tydlig tidsplan för schakt, läggning, återfyllnad och återställning samt hur massor hanteras. Kontrollera hur dokumentation levereras, helst med foton, relationsritning och driftvärden efter uppstart. Begär referenser från liknande tomter för att jämföra arbetssätt och kvalitet.
ℹ️ Så fungerar kollektorslangen — fakta eller förklaring
Kollektorslangen cirkulerar en köldbärare som hämtar lågtempererad energi från marken och lämnar den till värmepumpens förångare. Värmepumpen höjer temperaturen till husets värmesystem, och marken återladdas kontinuerligt av sol och nederbörd.
Behöver du hjälp med markarbete för jordvärme?
Ett proffsigt markarbete ger bättre verkningsgrad och minskar risken för driftstörningar. Vi hjälper dig att planera slangdragning, dimensionering och förläggningsdjup utifrån tomtens förutsättningar. Du får en tydlig plan för schakt, bädd, återfyllnad och dokumentation som sparar tid vid framtida arbeten på tomten.
Tillsammans går vi igenom jordart, fuktförhållanden, ytan som krävs och hur slingorna placeras för att undvika köldskuggor. Vi koordinerar ledningsanvisning och tar fram en relationsritning med foton. Efter igångkörning säkerställs rätt flöde, luftning och brinetemperaturer enligt leverantörens riktlinjer.
- ✓ Dimensionering av slanglängd och avstånd mellan slingor
- ✓ Planering av schakt, bädd och återfyllnad
- ✓ Ledningsanvisning och säkerhetsåtgärder på plats
- ✓ Dokumentation med foton och relationsritning
- ✓ Genomgång av driftvärden efter uppstart
Kontakta oss idag!
Sammanfattning
Noggrann planering av markarbete, rätt vald slanglängd och ett väl avvägt förläggningsdjup ger stabil drift och hög verkningsgrad i många år. Säkerställ tydlig dokumentation, följ upp driftvärden efter start och välj entreprenörer som kan redovisa beräkningar och referenser. Med strukturerad projektledning blir jordvärme en trygg och hållbar investering för villan.
